AirTAC SC-Series กระบอกลมแบบมาตรฐาน | Standard Pneumatic Cylinder
- การทำงานสองทาง (Double Acting)
- รูปแบบการทำงาน : ทำงานสองทาง (Double acting)
- ของไหลที่ใช้ : อากาศ (กรองด้วยไส้กรอง 40μm)
- ขนาดกระบอกสูบ : ตั้งแต่ Ø32 ถึง Ø100 มม
- ขนาดพอร์ต : 1/8", 1/4", 3/8", 1/2" (ขึ้นอยู่กับขนาดกระบอกสูบ)
- ช่วงความดันใช้งาน : 0.1–1.0 MPa
- ช่วงอุณหภูมิใช้งาน : –20°C ถึง 80°C (ห้ามมีน้ำแข็ง)
- ช่วงความเร็วในการเคลื่อนที่ : 30–800 mm/s
- ระบบกันกระแทก : กันกระแทกด้วยลมแบบปรับได้ (มาตรฐาน)
- การหล่อลื่น : ไม่จำเป็นต้องหล่อลื่น
AirTAC SDA-Series กระบอกลมขนาดกะทัดรัด
- ขนาดกระบอกสูบ (Bore size) : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 มม.
- รูปแบบการทำงาน : Double acting, Single acting push/pull
- ของไหลที่ใช้ : อากาศ (กรองด้วยไส้กรอง 40μm)
- ความดันใช้งาน : Double: 0.15–1.0 MPa (15–145 psi), Single: 0.2–1.0 MPa
- ขนาดพอร์ต : M5x0.8, 1/8", 1/4", 3/8" (ขึ้นอยู่กับขนาดกระบอกสูบ)
- ช่วงความดันใช้งาน : 0.1–1.0 MPa
- ช่วงอุณหภูมิใช้งาน : –20°C ถึง 70°C (ห้ามมีน้ำแข็ง)
- ช่วงความเร็วในการเคลื่อนที่ : Double: 30–500 มม./วินาที, Single: 50–500 มม./วินาที
- ระบบกันกระแทก : Bumper
- การหล่อลื่น : ไม่จำเป็นต้องหล่อลื่น
AirTAC MK-Series กระบอกลมแบบติดตั้งหลายทิศทาง | Multi-mount Cylinder
- ขนาดกระบอกสูบ (Bore size) : 6, 10, 16, 20, 25, 32 มม.
- รูปแบบการทำงาน : Double acting
- ของไหลที่ใช้ : อากาศ (กรองด้วยไส้กรอง 40μm)
- แรงดันใช้งาน : 0.2 – 1.0 MPa (28 – 145 psi)
- ขนาดพอร์ต : M5x0.8, 1/8" (ขึ้นกับขนาดกระบอกสูบ)
- ช่วงความดันใช้งาน : 0.1–1.0 MPa
- ช่วงอุณหภูมิใช้งาน : –20°C ถึง 70°C (ห้ามมีน้ำแข็ง)
- ช่วงความเร็วในการเคลื่อนที่ : 30–500 มม./วินาที
- ระบบกันกระแทก : ยางกันกระแทก (Bumper)
- การหล่อลื่น : ไม่จำเป็นต้องหล่อลื่น
AirTAC HRQ-Series กระบอกลมแบบโรตารี่ | Rotary Table Cylinder
- รูปแบบการทำงาน : แบบแร็คและเฟือง (Double Rack & Pinion), ทำงานสองทาง
- ของไหลที่ใช้ : อากาศ (กรองด้วยไส้กรอง 40μm)
- ความดันใช้งาน : แบบมีสกรูปรับ : 0.25–0.7 MPa (2.5–7 bar), แบบมีโช้คดูดซับแรง: 0.15–0.7 MPa
- ช่วงการหมุน : 0–190°
- ความแม่นยำในการทำซ้ำ : แบบมีสกรูปรับ: ±0.2°, แบบมีโช้คในตัว: ±0.05°
- ช่วงอุณหภูมิใช้งาน : –20°C ถึง 70°C
- พอร์ตต่อสาย : ด้านข้าง: M5×0.8, ด้านท้าย: 1/8" (รุ่นใหญ่), ดูหมายเหตุ
- น้ำหนัก : ตั้งแต่ 120 ก. (รุ่นเล็ก) ถึง 7650 ก. (รุ่น HRQ200)

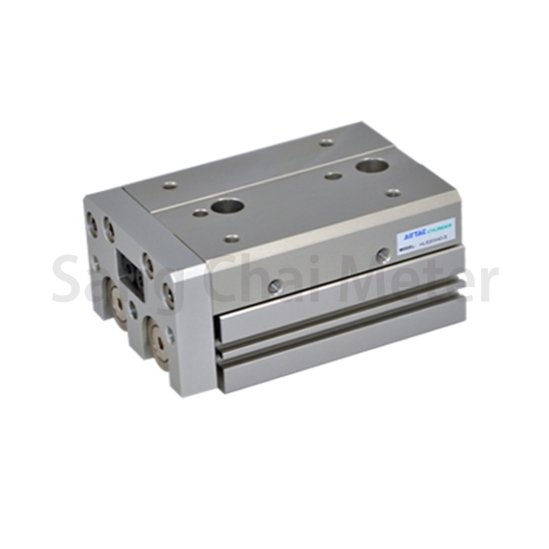

AirTAC HLS-Series กระบอกลมแบบเลื่อน | Slide Table Cylinder (Cross Roller Type)
- ขนาดกระบอกสูบ (Bore size) : 6, 8, 12, 16, 20, 25 มม.
- รูปแบบการทำงาน :แบบสองทาง (Double acting)
- ของไหลที่ใช้ : อากาศ (กรองด้วยไส้กรอง 40μm)
- ความดันใช้งาน : 0.2–0.7 MPa
- ช่วงความเร็วในการเคลื่อนที่ : 50–500 มม./วินาที
- ค่าความเผื่อระยะชัก : Stroke ≤100: ±1.0 มม., Stroke >100: ±1.5 มม.
- ชนิดกันกระแทก (Cushion Type) : ยางกันกระแทกทั้งสองด้าน, หรือโช้คดูดซับแรง
- สวิตช์เซนเซอร์ที่รองรับ : CMSH, DMSH, EMSH
- ขนาดพอร์ตลม (Port size) : M5×0.8 (สำหรับรุ่นเล็ก), 1/8” (สำหรับรุ่นใหญ่)
- ช่วงอุณหภูมิใช้งาน : –20°C ถึง 70°C
